(Continuação 11) - Actualização em 14/10/2020

Desenvolvimento da CCFP no início do século XX.

Numeração e renumeração dos veículos

Ao longo dos tempos, os carros eléctricos apresentaram três pinturas características: o ocre e o creme que remonta à década de 1950 e substituíram o amarelo e o branco, que foi adoptado na década de 1930 após um período em verde e branco.

Com a expansão da rede de carros eléctricos, passam a ocorrer alguns acidentes que, pela sua frequência, levam a que o Dr. Lopes Martins proponha, em 15 de Setembro de 1904, a colocação na frente dos veículos de redes de protecção que impedissem os peões atropelados de rolar para baixo dos carros e que, a saída dos passageiros se efectuasse, apenas, pelo lado esquerdo.

Mais tarde, seriam adoptadas, para o mesmo efeito, umas grelhas características.

Entretanto, os carros eléctricos tipo Brill semi-convertíveis, eram os mais numerosos e duradouros de todos os tipos de eléctricos do Porto.

Entre os anos de 1909 e 1912, a CCFP encomendou um total de 65 desses carros à firma “J. G. Brill” de Filadélfia.

"Em 1909, a Brill forneceu 20 eléctricos (números originais 251-270) de quatro rodas construídos de acordo com o design patenteado "Grooveless Post" semi-convertível.

As janelas deste tipo abrem para cima, entrando numa "bolsa" entre o tejadilho e o tecto, dado que o tecto destes eléctricos tem a forma de "barril".
Em 1910, uma segunda remessa de 25 eléctricos (números originais 271-295) deste tipo foi entregue por Brill. Os salões destes eléctricos eram 33 cm mais compridos, facto que pode ser reconhecido comparando a largura dos pilares dos cantos.
Em 1912 uma terceira remessa de 20 eléctricos (números originais 171-190) foi entregue praticamente igual à segunda remessa. Os salões destes eléctricos eram 7½ cm mais compridos."
Fonte: "tram-porto.ernstkers.nl/"

A partir de meados da década de 1920, as oficinas da CCFP, constroem novos eléctricos baseados naquele tipo, mas maiores.

Provavelmente também alguns carros de modelos mais antigos, foram usados ​​para fornecer peças para carros novos ou reconstruídos. Todo este processo durou cerca de 20 anos e a maioria dos dados sobre as reconstruções feitas perderam-se.

Existiram os seguintes sub-tipos do Brill:

Brill-23 (carros originais feitos pela Brill em 1909-1912);

Brill-28 (carros novos e reconstruídos feitos pelas oficinas em 1925-1937);

Brill-32 (carros novos feitos pelas oficinas em 1926-1928);

Brill-28 com Plataforma Salão (carros reconstruídos pelas oficinas em 1938-1946).

Embora este tipo de eléctrico se apresentasse obsoleto logo nos anos 30 do século passado, ainda assim a CCFP (antigo nome da STCP) construiu vários usando o mesmo chassis e caixa até aos anos 40, mais propriamente, entre 1925 e 1938.

A designação destes carros ficou ligada, ao seu truck rígido Brill 21 E.

Três desses carros com os números 112, 113 e 114, foram construídos inicialmente pela “Construtora”.

O processo de renovação da frota foi lento e com as reconstruções posteriores, os carros também ganharam portas de plataforma, degraus retrácteis e num caso, um telhado mais moderno. Nos anos posteriores, os degraus passaram novamente a ser fixos.

A maioria dos carros que foram alterados era do tipo Brill-23, mas, também o foram três carros Ingleses, e com origem na Construtora, um dos de 6 janelas e outro de 7 janelas.

Do original Brill-23 não existe actualmente nenhum, mas, vários desses eléctricos modernizados, ainda existem.

O nº 113 dos STCP foi um eléctrico do tipo Constructora de 7 janelas, que tem plataformas prolongadas e os degraus retrácteis – Ed. Tim Boric

O Eléctrico nº 131 dos STCP com degraus retrácteis e portas de plataforma

O STCP nº 124 – Fonte: Colecção Ernst Kers

O carro eléctrico da foto acima era um Brill-23, com plataformas estendidas e portas de plataforma, degraus retrácteis e, excepcionalmente, também com um telhado sem lanternim.

Desde sempre, os veículos tinham associado um número de identificação que, em alguns casos, sofreram alterações ao longo do tempo.

A situação, em 1934, era a mostrada no quadro seguinte.











A designação de Serviço de Transportes Colectivos do Porto surge em 1946, com o resgate duma concessão feita pela Câmara Municipal do Porto a um grupo de empresários, para o transporte de pessoas. Esta concessão durou 40 anos e cresceu sempre durante esse período.





Colocação de novos carris, na Praça da Liberdade, em meados da década de 1930





Construção de viaduto em S. Mamede de Infesta, em 1934, quando um Brill 28 com o nº 230 passava no local

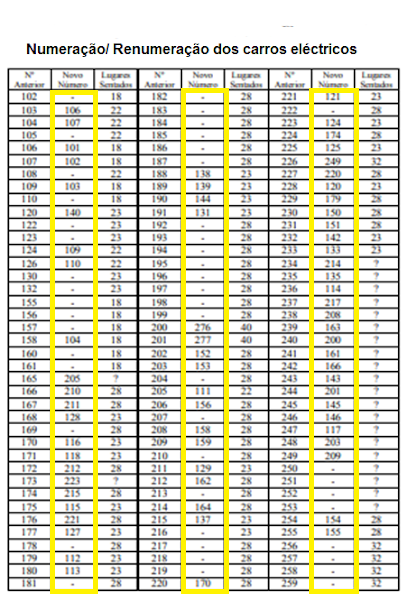

Aquele momento da transição de detentor da concessão foi escolhido para ser feita uma renumeração profunda da frota.







Brill-23, Brill-28, Brill-28 com plataforma salão (7 Janelas) e Brill 32 (italiano)

Brill-23 (23 lugares sentados)

Em Fevereiro de 1940, havia ainda 38 eléctricos Brill-23.

Quando o STCP assumiu em 1946, ainda 27 carros permaneceram do tipo Brill-23, em parte ainda com antigos equipamentos elétricos.

Eles foram renumerados entre 120-146.

Uma parte foi depois reconstruída pela STCP como já vimos.

Brill-23 com nº 143

Carro elétrico n.º 122, em S. Francisco, EUA, em 1983 – Cortesia “Porto Desaparecido” (facebook.com/)

O carro elétrico da foto acima serviu na cidade do Porto, até ser adquirido pela americana "San Francisco's Municipal Railway", no final da década de 1970. Nos dias de hoje, presta serviço em Dallas.

Atendendo à numeração, deverá ser um “Brill-23”.

Carro elétrico n.º 122, em Dallas, EUA, em 2018 – Cortesia “Porto Desaparecido” (facebook.com/)

Um Brill-23 com o nº 128, em Arca d’Água - Ed. Porta Nobre

Na foto acima, um dos eléctricos que foram adquiridos novos, em Filadélfia, entre 1909 e 1912.

Brill-28 (28 lugares sentados)

Quando o STCP assumiu em 1946, havia 49 carros Brill-28, recebendo os números 150-168 e 170-199.

Se os carros eram construções totalmente novas ou se eram reconstruídos dos carros Brill-23, não se sabe exactamente.

Brill 28 com o nº 198 (adquirido em 1912) e, atrás, um outro Brill 28 com o nº 188 (adquirido em 1910)





Na foto acima, o carro eléctrico da linha 8 manteve o número durante a renumeração, enquanto o da linha 7, com o nº 188, antes tinha o nº 288.

Brill-28, nº 191. Antes era o nº 291, adquirido em 1910

Brill-28 com plataforma salão

Em muitos aspectos, semelhantes ao Brill-28, estes carros tinham plataformas mais longas que aumentavam a capacidade de passageiros em pé. Esta característica, presente antes apenas nos eléctricos Brill de bogie de 1926 a 1928, pode ser facilmente reconhecida pelas janelas estreitas perto das entradas. Mas foram instalados também truks extendidos (base das rodas de 2,25 m em lugar de 2,15 m) e freios de ar.

No total, foram renumerados 25 destes carros pelo STCP 169 e 200-223.

O STCP converteu o Brill-28 nº 160 para este tipo também.

Mais tarde, em muitos deles, embora não em todos, foram colocadas luzes traseiras e portas em lugar de grelhas retractéis.
Esta série constituía o tipo mais numeroso em circulação nos últimos anos do sistema de eléctricos clássicos no Porto.

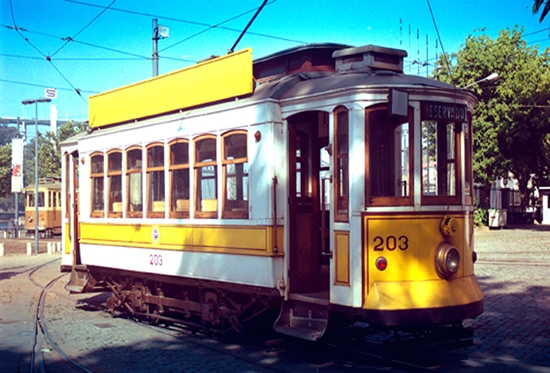

Nº 203, Brill-28 com plataforma salão

Nº 205, Brill-28 com plataforma salão

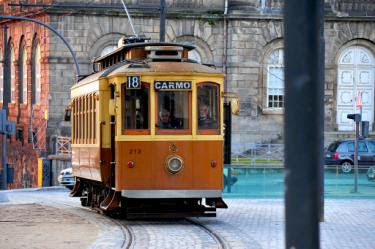

Nº 213, Brill-28 com plataforma salão

Nº 218, Brill-28 com plataforma salão

Nº 220, Brill-28 com plataforma salão

Brill-32 (32 lugares sentados) ou Italianos (8 Janelas)

Em 1927/8 as oficinas da CCFP construíram esta série de 12 carros eléctricos de quatro rodas. Sob muitos aspectos são semelhantes aos do tipo Brill-28, sendo um pouco mais longos porque tem um salão com oito janelas em lugar de sete. Os seus motores originais com 55 hp foram substituídos pelo tipo italiano com motores de 68 hp. Esta foi a origem do seu apelido "italianos". Na renumeração dos STCP o nº 250 está no museu de Massarelos. Os 254 e 260 foram para os EUA e os 252 e 258 encontram - se em Buenos Aires (Argentina).

“De uma série de 12 veículos construídos nas oficinas da “Companhia Carris de Ferro do Porto”, conhecidos por “italianos” devido à origem dos motores, de 32 lugares sentados com distribuição 2+2 e 2 lugares nos cantos, revestidos a palhinha. Das principais características destacam-se os 2 motores Companhia Generale Ellectricita (CGE) e Combinadores General Electric (GE) B 54 E”.

Fonte: Engº Fernando Pinheiro Martins

Carro Eléctrico nº 250, Brill-32

Parece ser um “Italino” (Brill-32)

O Eléctrico da foto acima que se vê a subir na década de 50 do século XX a Rua dos Clérigos, com a identificação nº 19 do percurso, fazia a ligação da Praça da Liberdade com Matosinhos, via Palácio.

Parece ser um “Italino” (Brill-32) da linha 4, ligando a Praça da Liberdade a Pereiró (via Carvalhosa), na década de 1940

Inglês (7 Janelas)

“Veículo Inglês nº 247 de 1925, com 23 lugares sentados de distribuição 2+1 (uma fila de dois lugares ao comprimento do veículo e outra de um, separadas por um corredor), bancos em palhinha e de 7 janelas”.

Fonte: Engº Fernando Pinheiro Martins

Carro Inglês nº 247

Carro Inglês, nº 205 na Praça da Liberdade c. 1912/3 – Colecção Ernst Kers

Já em 1909 a CCFP tinha ordenado a compra de cinco carros com 23 lugares de passageiros em bancos transversais, à UEC de Preston, na Inglaterra, observando-se um exemplar na foto acima. De notar que este modelo originalmente tinha a frente sem curvatura, tendo-a ganho nos exemplares que foram posteriormente reconstruídos já com os STCP.

A numeração original era 202-206, mas já em 1913 foi transformada em 296-300. Os equipamentos eléctricos vieram da Siemens-Schuckert.

Com a renumeração da CCFP em 1946 passaram a 175, 170, 247, 171 e 267. A STCP voltou a renumerar e os veículos ficaram numerados de 115 a 119.

Excepto para os 117 e 118 que também tem ampliado plataformas salões. Apenas o 119 conseguiu portas em vez de portas dobráveis.

O 115 e o 119 foram retirados em 1967, o 117 em 1973, o 116, após um acidente, no final de 1976. O 118, que funcionou até a década de 1980, sobrevive como 247 no museu de Massarelos.

Carros Eléctricos de Bogie

Bogie

Um bogie, bogia ou truque (do inglês: truck) constitui um conjunto de rodas, sapatas de freio, rolamentos, molas, eixos, cilindros de freio, barras estabilizadoras entre outras coisas. Todos os veículos ferroviários que têm dois ou mais conjuntos de rodas possuem bogies. Os carros e vagões antigos não dispunham de bogies e eram montados apenas com dois eixos (quatro rodas), mas com o progresso das estradas de ferro surgiu a ideia de colocar a caixa principal do vagão sobre dois veículos independentes pequenos, denominados "bogies".

Bogie Americano (10 Janelas) de 1904

Carro Eléctrico nº 249

“O carro 249 foi o primeiro carro com bogies no Porto. Foi encomendado em Junho de 1904, à firma J. G. Brill, tendo sido entregue em 1905. Tinha dois bogies Brill 27 G1 de rodas iguais e quatro motores, um por eixo. Em 1960 esses bogies foram, temporariamente substituídos por bogies similares aos dos carros eléctricos 270 e 277. Os quatro motores iniciais foram substituídos por dois motores GE 270 de 68 HP, um por bogie.

Em face do resultado satisfatório conseguido com este carro em linhas com pequenos declives, a C.C.F.P. decidiu adquirir trucks à companhia alemã Bergische Stahl Industrie of Remscheid (BSI) que, em 1920, conseguiu licença da firma Brill, com os quais foram construídos, entre 1926 e 1928, os oito carros, 270 a 277, Brill 40 com bogies. Estes carros tinham dez janelas de cada lado e 40 lugares sentados. Embora construídos vinte anos mais tarde eram, com pequenas alterações, cópias perfeitas do carro 249.

O facto destes carros terem apenas dois eixos motores, suportando cada um deles apenas 60% da carga do bogie, limitava muito o seu emprego, devido aos arranques mais difíceis em declives acentuados e com o tempo húmido. As suas plataformas tinham portas em vez de cancelas e o seu equipamento eléctrico era GE com motores de 55 HP”.

Fonte: Engº Fernando Pinheiro Martins

Carro Eléctrico nº 249

Em Outubro de 1972 este veículo foi vendido ao Rockhill Trolley Museum (nos EUA), onde ainda hoje se encontra.

Brill-Bogie de anos 1926/8



Carro Eléctrico nº 273



Em 1926, foram construídos dois eléctricos com bogies nas oficinas da CCFP. Sob vários aspectos eram iguais ao carro de bogie de 1904 fornecido por Brill. As diferenças mais significativas eram os bogies de tracção máxima e as plataformas extendidas com portas (plataformas salão). Ambos os eléctricos (numerados 200-201) sobreviveram ao incêndio da Boavista.

Em 1928 foram construídos mais seis eléctricos deste tipo, ligeiramente mais compridos, mais largos e mais pesados. Foram numerados pela CCFP de 268-273. Os STCP renumeraram os 268-269 em 274-275 e os 200-201 em 276-277. Esta série fazia serviço sobretudo nas mesmas linhas que os Belgas e os Bogie-fumistas.

A maioria dos eléctricos desta série desapareceu das ruas com o corte da linha 1 e o encerramento da linha 19, em 1993, e o encerramento da linha 1, em 1994. Só o 277, fazia alguns serviços extra na linha 18 entre a Boavista e a Foz durante o Verão de 1995.





Carro eléctrico nº 273, na Praça da Liberdade, no início da década de 1960





Actualmente, o carro eléctrico que transitou pelas ruas da cidade do Porto, com o nº 273, é desde 1995, pertença do espólio do National Tramway Museum, em Crich, na Inglaterra, após ter sido vendido, naquele ano, pelo STCP.

Com poucas alterações sofridas, desde 1928, além de uma actualização de seus motores, foi sujeito a duas mudanças de pintura.





Carro eléctrico nº 273, nas estradas inglesas

Carro Eléctrico nº 274 e Atrelado nº 1 de 1908

“Veículo construído no ano de 1928, nas oficinas da “Companhia Carris de Ferro do Porto”, sendo uma cópia do primeiro carro de bogies adquirido à empresa americana “John George Brill Company, Ltd em 1904. Veículo de 40 lugares e 10 janelas e com mais de 17 toneladas. Das principais características destacam-se os 2 motores The British Thomson Houston BTH e combinadores Siemens Schukert.

O atrelado é idêntico ao Carro Eléctrico mas sem o trólei.

De referir ainda a comodidade oferecida aos passageiros devido à suspensão destes veículos”.

Fonte: Engº Fernando Pinheiro Martins

Carro Eléctrico nº 274 com atrelado nº 1

Nº 275 Bogie Americano (10 Janelas) (32 pessoas sentadas)

Carro Eléctrico nº 277 Bogie Americano (10 janelas)

Bogie Americano 10 janelas, em frente ao palacete da família Moreira, na Avenida Montevideu
